Anel de vedação One Click Flash Tester

LANCE INDUSTRIAL é um fornecedor profissional que fornece soluções de inspeção visual e máquinas de inspeção. Nosso Ring Seal One Click Flash Tester possui alta precisão de repetibilidade, resolvendo o problema de baixa consistência de dados em medições repetidas do mesmo produto. O instrumento possui estrutura simples, não necessitando de escala de deslocamento ou régua de grade, nem de movimentação da mesa de trabalho durante a medição, resultando em excelente estabilidade do instrumento. Como a escala de precisão é baseada nos pixels da câmera CCD, que não mudam com o tempo ou são afetados pela temperatura e umidade, a precisão do instrumento é estável e a calibração automática da precisão da medição pode ser obtida por meio de software.

Recursos do produto

--Ring seal One Click Flash Tester Pode medir simultaneamente diferentes características de uma peça de trabalho, com até 99+ dimensões medidas em uma única sessão de programação.

--Pode medir mais de 100 peças de uma só vez: Medição simultânea com um clique, com múltiplas dimensões medidas para cada peça de trabalho.

-- Os resultados da medição são exibidos claramente: NG é mostrado em vermelho, OK em verde.

--Ajuste automático de foco: "Foco automático" ajusta automaticamente a altura do eixo Z para garantir que o objeto medido esteja em foco.

-- Processamento preciso: 1. Processamento de subpixel: Divide um pixel abaixo de 0,01, aplicado à detecção e medição de bordas no modo de grande campo de visão. 2. Processamento de ajuste: Extrai mais de 100 pontos de borda de medição, realiza ajuste e identifica linhas, círculos, arcos, etc. Precisão de medição ±2µm.

-- Dados confiáveis: Os resultados da medição são consistentes, independentemente do usuário. Ao contrário das ferramentas de medição 2D que requerem operadores experientes.

--Operação simples: coloque a peça de trabalho e meça com um clique.

Característica e aplicação do produto

Aplicativo

O One Click Flash Tester de vedação de anel pode inspecionar muitos produtos, como segue:

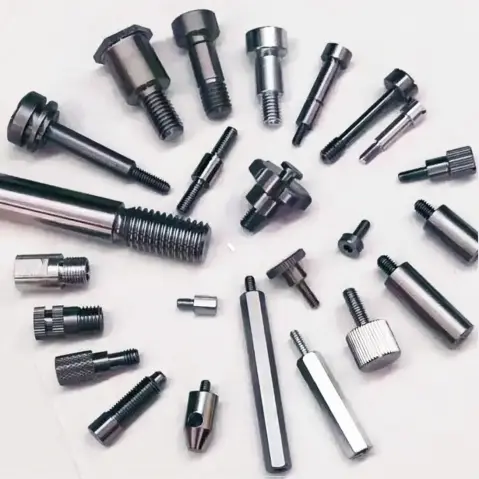

Peças metálicas de precisão

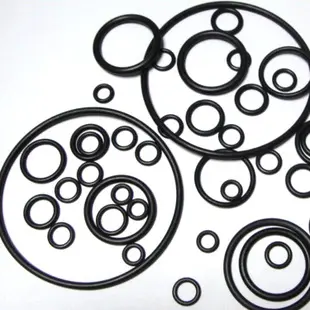

Produtos de borracha

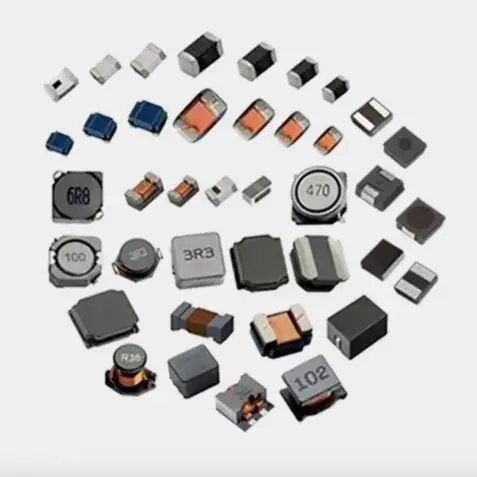

Componentes eletrônicos

produtos farmacêuticos

Materiais Magnéticos Cerâmicos

outros

Perguntas e respostas

Question: Quais produtos este dispositivo detecta principalmente? Qual é a sua função de detecção principal?

Resposta: O Ring Seal One Click Flash Tester é usado principalmente para medição de tamanho de alta precisão e detecção de defeitos de vários componentes. Possui uma ampla gama de aplicações e pode detectar diversos produtos, como peças metálicas de precisão, produtos de borracha, componentes eletrônicos, produtos farmacêuticos, materiais magnéticos cerâmicos, etc. A função principal é permitir a medição simultânea de vários tamanhos e peças de trabalho, capturar com precisão problemas como desvios de tamanho do produto e defeitos de aparência, e os resultados da medição são claros e intuitivos. Ele pode distinguir rapidamente entre produtos bons e ruins, ajudando as empresas a melhorar a eficiência do controle de qualidade.

Pergunta: Quais são a precisão da medição e a precisão da repetibilidade? Como a precisão pode ser garantida para ser estável?

Resposta: A precisão da medição do equipamento é dividida em dois modos. O modo de amplo campo de visão é ±(3 + L/200) μm, e o modo de alta precisão é ±(2 + L/200) μm. A precisão da repetibilidade do modo de campo de visão amplo é de ± 2 μm e a do modo de alta precisão é de ± 1,5 μm. A estabilidade da precisão pode ser garantida através de vários designs. O equipamento possui estrutura simples e não necessita de balanças de deslocamento ou réguas de grade. Durante a medição, não há necessidade de mover a mesa de trabalho, reduzindo a interferência de vibração. A escala de precisão é baseada nos pixels da câmera CCD, que não mudam com o tempo, temperatura e umidade. Ele também pode ser calibrado automaticamente para precisão de medição por meio de software para garantir estabilidade a longo prazo.

Pergunta: Quais são os procedimentos e vantagens específicas da operação?

Resposta: A operação do equipamento é extremamente simples. Não são necessários operadores profissionais. Funcionários comuns podem começar a usá-lo após uma breve familiarização. O processo de operação envolve apenas colocar a peça suavemente na posição designada e, então, todo o trabalho de medição pode ser concluído com apenas um clique. A principal vantagem operacional reside no fato de que os resultados da medição não são afetados pela experiência do operador, evitando os altos requisitos das ferramentas tradicionais de medição 2D para o operador. Além disso, ele pode ajustar automaticamente a altura do eixo Z para obter foco automático, garantindo um objeto de medição claro e melhorando ainda mais a conveniência da operação e a precisão da medição.

Pergunta: Quais são os requisitos de fonte de alimentação e configurações principais?

Resposta: O Ring Seal One Click Flash Tester requer uma tensão de entrada de 220V/50Hz para fonte de alimentação. O ambiente de trabalho deve ter vibração inferior a 0,002 mm/s e frequência inferior a 15 Hz. Ele pode operar de forma estável quando colocado em uma área plana, seca e livre de vibrações severas. A configuração principal inclui um sensor de imagem de 12 megapixels, lentes ópticas telecêntricas duplas, uma fonte de luz circular LED em escala de cinza de 256 níveis e suporta tecnologia de processamento de subimagem 20:1. A unidade mínima de exibição é de 0,0001 mm, o que pode atender aos requisitos de medição de alta precisão em vários cenários.
