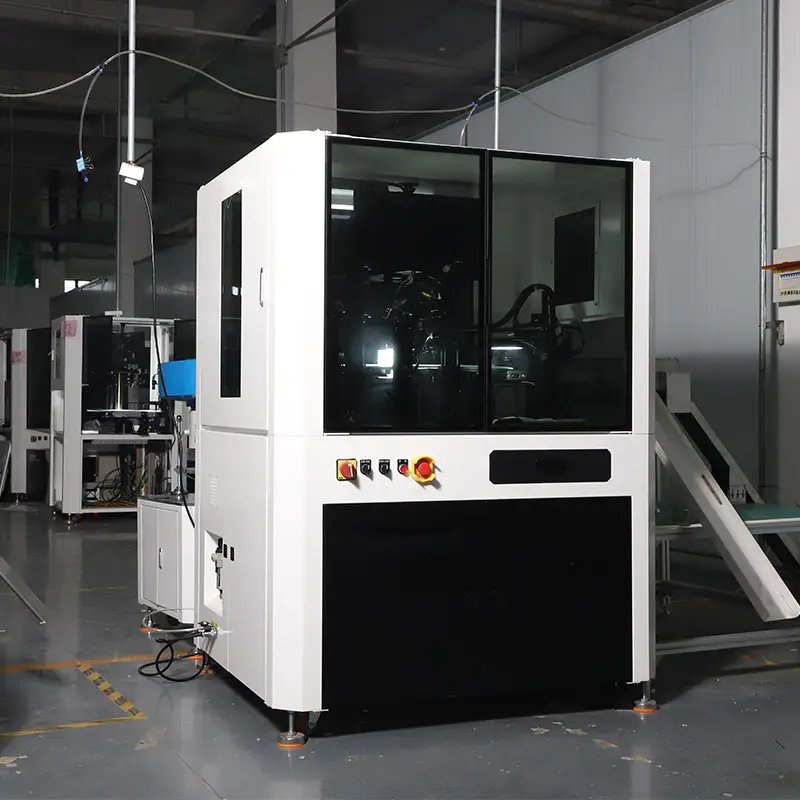

Equipamento de inspeção automática de visão de tubo de cobre

A LANCE INDUSTRIAL apoia a produção personalizada não padronizada de equipamentos automatizados de inspeção de tamanho e aparência para atender às necessidades de inspeção (triagem) de diferentes produtos.

O equipamento de inspeção automática de visão de tubo de cobre inclui principalmente inspeção de tamanho, cor, defeitos, manchas, etc., melhorando a eficiência da produção e da inspeção.

Parâmetro do produto

Casos de teste

1. imagem de amostra:

2. conteúdo de inspeção:‌

Exemplos de imagens de teste:

Imagem original da detecção de luz positiva inferior

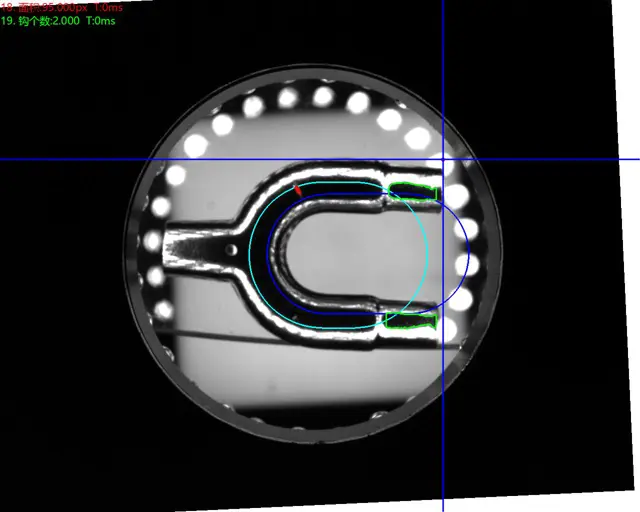

NG -arranhões

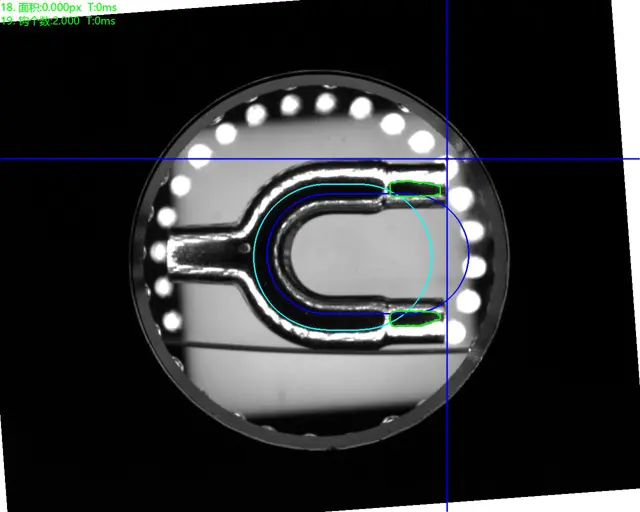

OK

OK

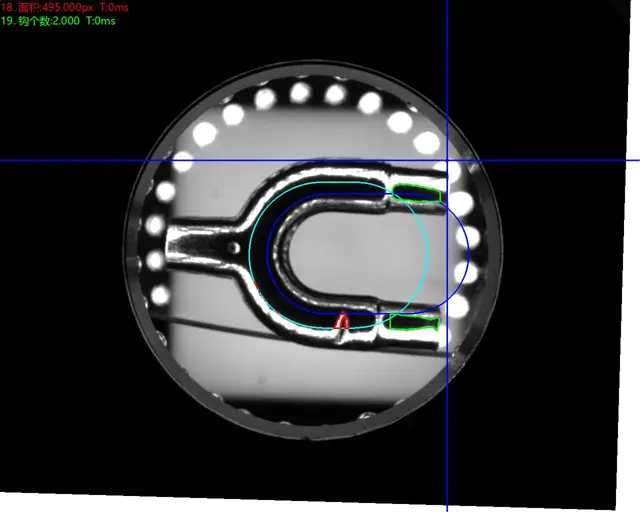

NG - dano

Requisitos de instalação:

É necessário garantir espaço suficiente para a instalação do equipamento de inspeção visual automática de tubo de cobre.

Temperatura ambiente: 0-50 graus Celsius;

Umidade do ar: abaixo de 90% UR;

Interferência eletrônica: Fornecer ao equipamento um local onde a interferência eletrônica seja mínima.

Fonte de alimentação: AC 220V, 50Hz, consumo de energia <1KVA.

Detalhes de produção

O equipamento de inspeção automática de visão de tubo de cobre é baseado em um método de medição relativo, calculando dimensões reais por meio de rastreabilidade, calibração de ampliação, levantamento automático de borda e medição de imagem na tela. Na medição de precisão, é necessária uma ampliação de 35x ou superior para obter precisão em nível de mícron. Nesta ampliação, a largura da linha de visão é inferior a 5 mm. Para objetos maiores que 5 mm, isso deve ser combinado com leituras de análise de deslocamento e medição de janela. Nos processos de produção industrial cada vez mais inteligentes e automatizados que exigem maior precisão e exatidão, os sistemas de visão mecânica são um método de inspeção altamente eficiente para produtos industriais.

Placa de vidro Turntalbe

Estágio de análise de dados

Bancada

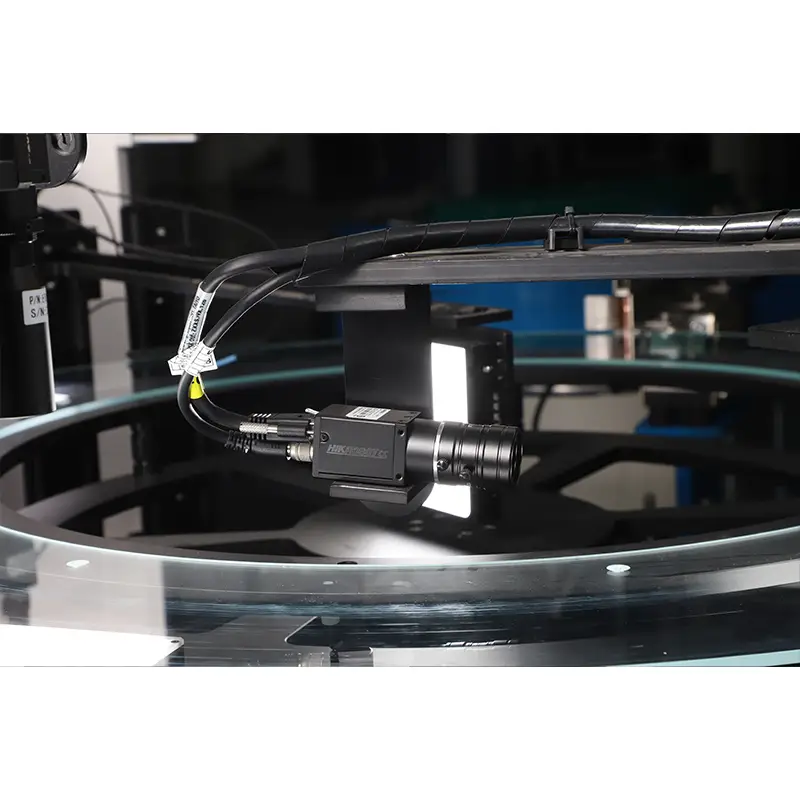

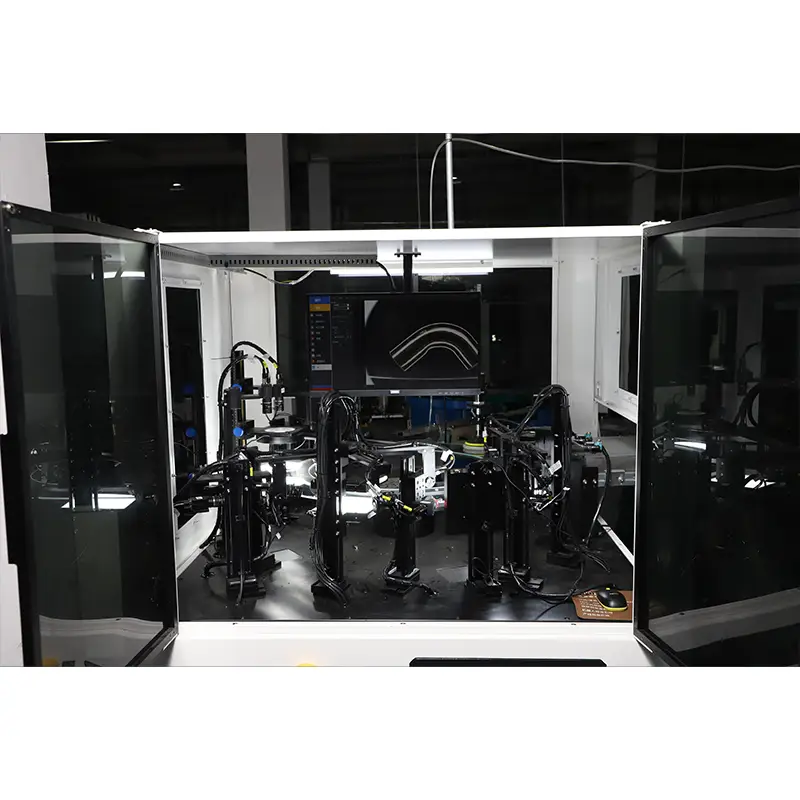

Estágio de captura de imagem

Estágio de alimentação

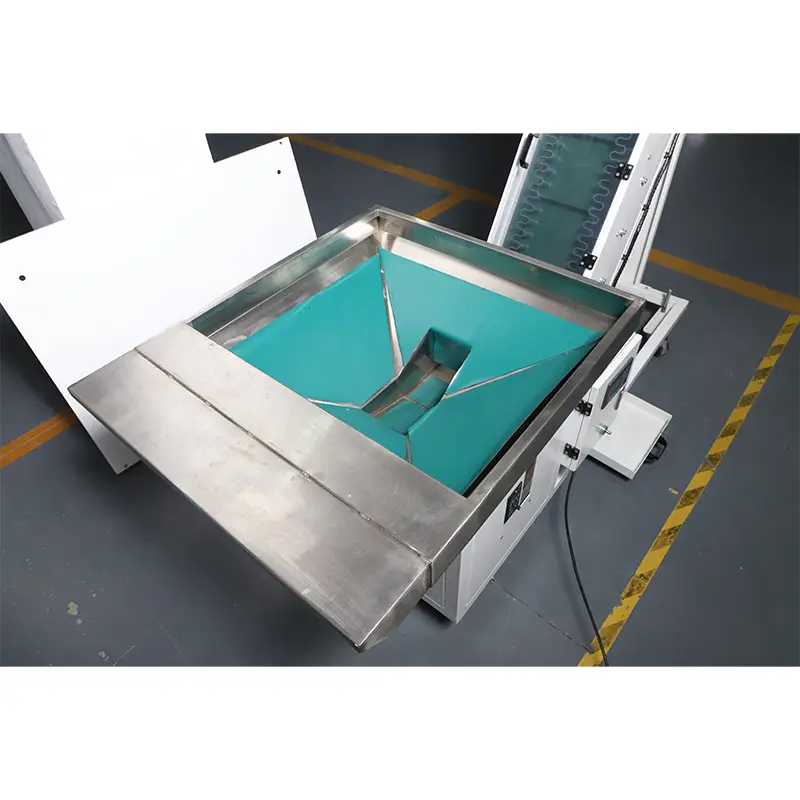

Placa vibratória
