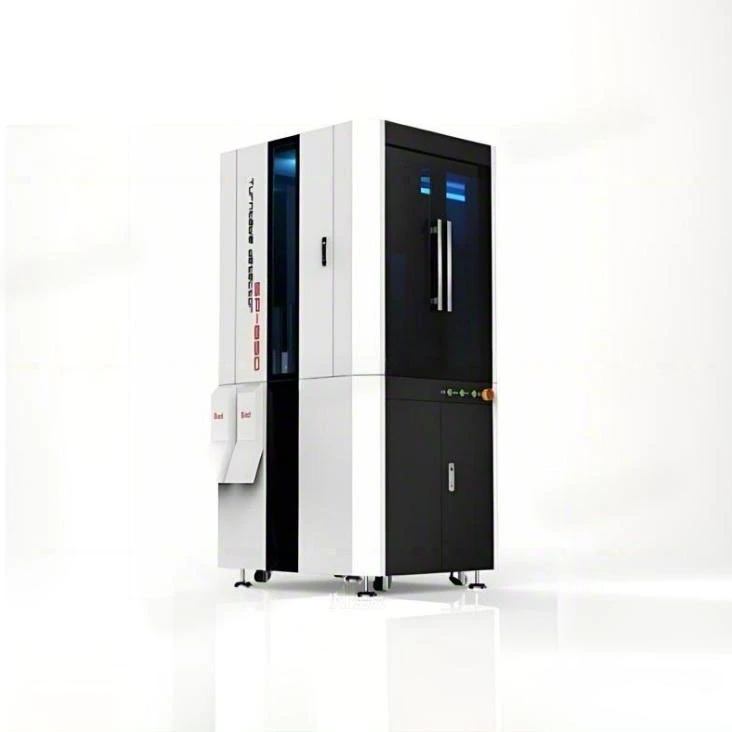

Carimbando a máquina automática da inspeção visual do CCD das peças

NINGBO LANCE INDUSTRIAL CO., LIMITED realiza vários cálculos nesses sinais para extrair as características do alvo, como área, quantidade, posição e comprimento. Peças de estampagem CCD A máquina automática de inspeção visual usa uma câmera industrial para converter o alvo a ser inspecionado em um sinal de imagem. Com base na distribuição de pixels e em informações como brilho e cor, ele é convertido em um sinal digital.

Parâmetro do produto

Máquina de estampagem de peças CCD de inspeção visual automática‌ fornecida por nossa empresa, exige que todos os itens sejam claramente visíveis sob a qualidade da imagem antes da inspeção. Eficiência de inspeção: não menos que 60 peças por minuto (dependendo da velocidade de alimentação do produto).

caso de inspeção

1. imagem de amostra

2. conteúdo de inspeção:

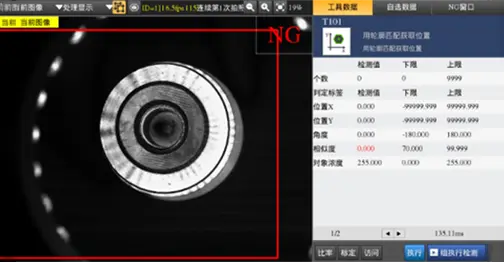

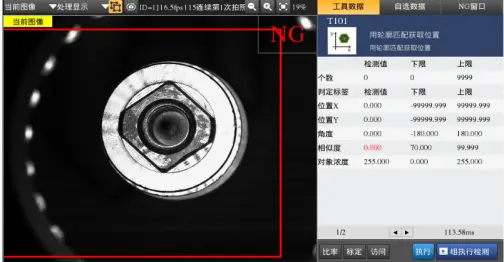

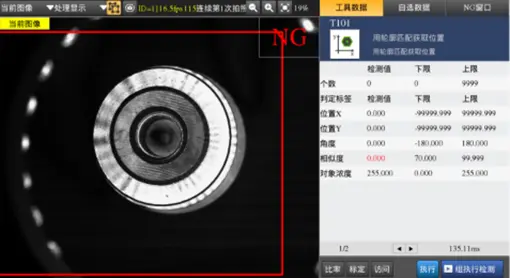

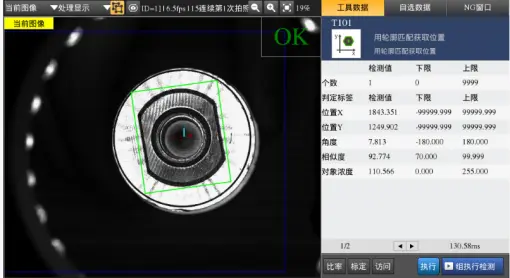

3. Exemplos de imagens de inspeção:

OK

NG

NG

NG

‌

Se você também fabrica peças metálicas estampadas e deseja melhorar a eficiência da produção, resolver produtos defeituosos e reduzir custos de produção, não hesite em nos contatar.

Deixe a máquina de inspeção visual automática CCD de peças de estampagem substituir os olhos humanos e ajudá-lo a inspecionar produtos defeituosos na linha de produção, escolhendo aqueles com falhas, defeitos, arranhões e outros defeitos.

Vantagens do produto

A máquina de inspeção visual automática CCD de peças de estampagem tem uma precisão máxima de detecção de até 1 μm. As principais peças podem ser configuradas em 0,003 mm. A taxa de precisão de detecção é de 99,99%, reduzindo efetivamente falsas detecções e omissões. A velocidade de detecção pode ser ajustada entre 200 e 1200 peças por minuto. A eficiência de detecção regular não é inferior a 60 peças por minuto. Ele pode ser ajustado de forma flexível de acordo com o tamanho e a complexidade do produto e é adequado para diferentes necessidades de produção em lote.

A gama de aplicações é ampla. Ele pode detectar peças estampadas feitas de borracha, metal, plástico, vidro e materiais compósitos. Ele pode identificar com precisão vários defeitos, como desvios de comprimento, largura, altura e diâmetro, misturas, deformações, rebarbas, pontos pretos, arranhões, etc. Ele também pode detectar defeitos especiais, como vários planos de fresagem, falta de planos de fresagem, falta de furos de fresagem e falta de rosqueamento. O método de carregamento suporta discos vibratórios personalizados, correias transportadoras e braços mecânicos. A fonte de alimentação é compatível com os padrões globais de 220 V CA e 50/60 Hz. O tamanho padrão é 800 mm × 600 mm × 1200 mm. Pode ser personalizado de acordo com as limitações do site. O peso é de aproximadamente 150kg. Opera de forma estável e é fácil de manter.

Cenário de aplicação

A Máquina de Inspeção Visual Automática CCD de Peças de Estampagem é usada principalmente na indústria de fabricação de peças estampadas. Sua principal função é adaptar-se ao processo automático de inspeção de qualidade de diversos tipos de peças estampadas de metal, borracha, plástico, etc. É amplamente utilizado em cenários como inspeção completa on-line da linha de produção de peças estampadas, triagem de qualidade na saída da fábrica, inspeção de material de entrada, etc. Pode ser adaptado a vários produtos, incluindo aço inoxidável, peças estampadas de alumínio e peças estampadas de plástico, e é particularmente adequado para estampar empresas de fabricação de peças que precisam melhorar a eficiência da produção, classificar produtos defeituosos e reduzir custos de produção. O equipamento pode ser integrado perfeitamente à linha de produção existente, alcançando automação total de carregamento, inspeção e classificação, substituindo a inspeção manual, resolvendo os problemas de baixa eficiência humana e qualidade inconsistente e ajudando as empresas a obter controle de qualidade padronizado.

Perguntas e respostas

Pergunta: Quais defeitos específicos podem ser detectados em peças estampadas e qual método de detecção é usado?

Resposta: A máquina de inspeção visual automática CCD de peças de carimbo pode detectar defeitos comuns, como desvios de comprimento, largura, altura e diâmetro, confusão, deformação, etc. Antes da inspeção, é necessário garantir que a imagem da peça inspecionada esteja clara e visível para garantir a precisão e confiabilidade dos resultados da inspeção e para eliminar efetivamente vários produtos defeituosos.

Pergunta: O método de carregamento e o tamanho podem ser personalizados?

Resposta: Sim, eles podem ser personalizados. O método de carregamento oferece três opções: disco vibratório, correia transportadora e braço mecânico. Pode ser adaptado aos requisitos da linha de produção do cliente. O tamanho padrão do equipamento é 800mm × 600mm × 1200mm, com peso aproximado de 150kg. O tamanho e a configuração podem ser ajustados de forma flexível de acordo com as restrições do local da oficina para atender às reais necessidades de produção do cliente.

Question: A precisão e a velocidade da detecção podem ser ajustadas?

Resposta: A precisão de detecção da Máquina de Inspeção Visual Automática CCD de Peças de Estampagem pode chegar a até 1 μm. Para componentes principais, pode ser configurado para 0,003 mm. A velocidade de detecção pode ser ajustada entre 200 e 1200 peças por minuto. A eficiência de detecção regular não é inferior a 60 peças por minuto. Ajustes específicos podem ser feitos de forma flexível de acordo com o tamanho do produto, complexidade e velocidade de carregamento, levando em consideração tanto a precisão quanto a eficiência.
